شناخت پچ پنل و کاربرد آن

تعریف پچ پنل:

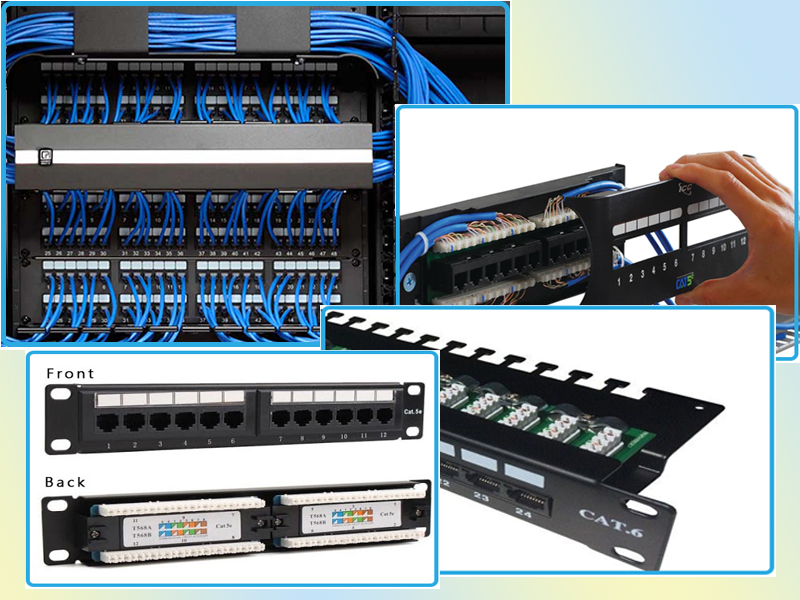

Patch Panel   یک رابط است که برای مرتب کردن کابلهای شبکه، (به جای اتصال مستقیم کابل به هاب یا سوئیچ)بکار می رود. ابتدا کابل را از نود(NODE) به پچ پنل متصل کرده و هر پورت آن را با یک کابل کوتاه تر به یک پورت در سوئیچ وصل می کنیم.پچ پنل و پچ کورد ارتباط بین کارت شبکه از ایستگاه کاری تا پریز دیواری را برقرار می کند.

 بدون پچ پنل چه مشکلی پیش میاد؟

  • اگر بخواهیم سروری رو از روی یک سوئیچ به سوئیچ دیگه ای متصل کنیم، باید از پشت رک انجام بدیم که اینجوری خیلی سخت انجام میشود.
  • وقتی بخواهیم client خاصی رو به دلیل خاصی مستقیما به یکی از Device های اتاق سرور وصل کنید باید یک کابل مجزا براش بکشیم و مهمتر اینکه اگر بخواهیم بطور فیزیکی کابل یکی از کلاینت ها رو از سوئیچ جدا کنیم یا ترتیب اتصال سرور ها و سوئیچ ها رو عوض کنیم به مشکل می خوریم.

انواع مختلف پچ پنل: پچ پنل ماژولار و غیر ماژولار

پچ پنل ماژولار: در پچ پنل های ماژولار می توان چندین نوع پورت را در کنار هم قرار داد. اگر پورتی به هر عنوان دچار مشکل شود فقط همان کیستون تعویض می شود و نیاز به تعویض کامل پچ پنل نیست. این پچ پنل ها در انواع 12 ، 16 ، 24 ، 48 و ... ساخته می شوند.

پچ پنل غیر ماژولار یا Loaded: بطور استاندارد در کابل کشی ساخت یافته پچ پنل در درون رک قرار می گیرد و همه کابلهای شبکه به این پچ پنل متصل می شوند. یک سر تمام کابلهای شبکه درون پریز شبکه و سر دیگر آن به پچ پنل متصل می شود. پچ پنل های غیر ماژولار در انواع Cat5e و Cat6 و با تعداد پورتهای 16 ، 24 ، 36 و 48 پورتی و با زوایای 180 درجه و 90 درجه تولید می شوند. معمولا در شبکه های بزرگ در حال توسعه  بهتر است از این مدل پچ پنل ها استفاده کرد.

 کاربرد مهم پچ پنل:

یکی از دلایل استفاده از patch panel ها، انتقال سیستم های متصل به این patch panel ها از یک سوئیچ به سوئیچ دیگر می باشد. و این بدون در نظر گرفتن محل قرار گرفتن فیزیکی سیستم ها صورت می گیرد.

 و مهمترین نکته انتخاب پچ پنل است:Patch Panel در ابعاد مختلف و پورت های متفاوت به بازار ارائه می شوند .patch panel  بایستی متناسب کابل بکار رفته در سیستم انتخاب شود.

بهتره که بدونید برخی از شرکتها اقدام به تولید Patch Panel های هوشمند کرده اند. بدین مضمون که فراتر از یک مجموعه کانکتور عمل می کنند و دارای نمایشگرهای فعال و سیستم مانیتورینگ راه دور برای تک تک پورتها هستند تا اشکالزدایی و مدیریت آن آسان باشد .

این مطلب ادامه دارد...
